Rádiové a radiotechnické prostředky ВВС РККА

21.06.2022

Pozemní rádiové a radiotechnické prostředky

Palubní rádiové a radiotechnické prostředky

Spojení

Letecké radiostanice.

PCИ-4 (Pадио Cтанция истребителья) o frekvenci 3,75 až 6 MHz (v letounech Jak a La)

PCИ-6 (Pадио Cтанция истребителья) o frekvenci 3,75 až 5,2 MHz, některé série až do 6 MHz (v letounech Jak a La)

Britská radiostanice TR-9D o frekvenci 4,3 - 6,6 MHz (v letounech Curtiss P-40, Hurricane, P-39 Airacobra, Tomahawk I, P-40E Kittyhawk, Spitfire)

Americká radiostanice SCR-AL-283 o frekvenci 2,5 - 7,7 MHz (v letounech Tomahawk I, P-40E Kittyhawk, North American B-25B, Douglas C-47)

Americká radiostanice SCR-274-N o frekvenci 3 - 9,1 MHz s možností letu k radiomajáku (v letounech Spitfire, P-40E Kittyhawk, P-39 Airacobra, A-20C a A-20G Boston III)

Americká radiostanice SCR-287-AN o frekvenci 200-800 kHz a 1,5 - 12,5 MHz (v letounech North American B-25B, Douglas C-47)

Americká radiostanice Bendix o frekvenci 300-600 kHz a 3 - 7 MHz s možností letu k radiomajáku (v letounech A-20C (DB-7V) Boston III)

Americký přijímač Bendix RA-10DA o frekvenci 150-1 100 kHz a 2 - 10 MHz s možností letu k radiomajáku (v letounech A-20C (DB-7V) Boston III a B-25C)

Americký přijímač VS-348-C o frekvenci 1,5 - 18 MHz (v letounech Curtiss O-52, North American)

Zdroj.

Краткий справочник по радиостанциям, применяемым в авиации. — М.:Военное издательство НКО СССР, 1942

Справочник по радиостанциям, применяемым в ВВС Вооруженных сил Союза ССР. — М.:Военное издательство Министерства вооруженных сил Союза ССР, 1946

Справочник по войсковым и танковым радиостанциям. — М.:Военное издательство Народного комиссариата обороны, 1943

Радиостанция РСБ-Ф обр. 1940 г. Описание и инструкция. — М.:Воениздат, 1942

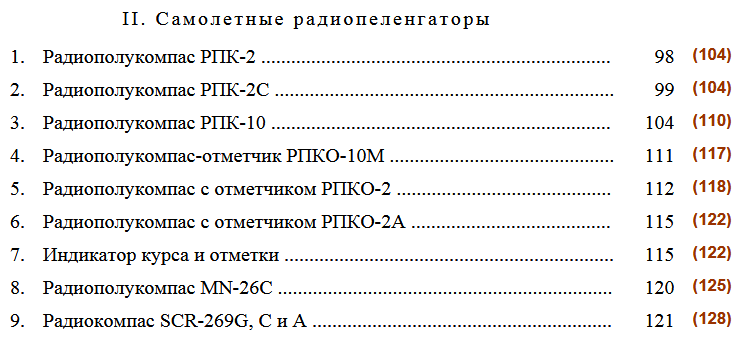

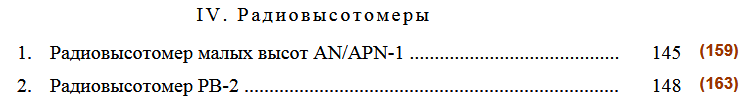

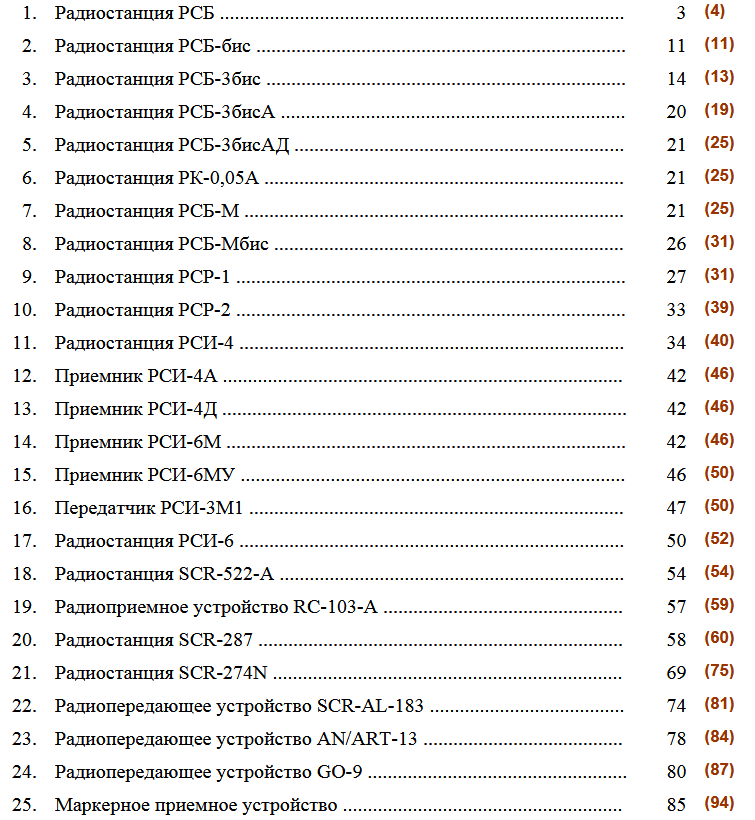

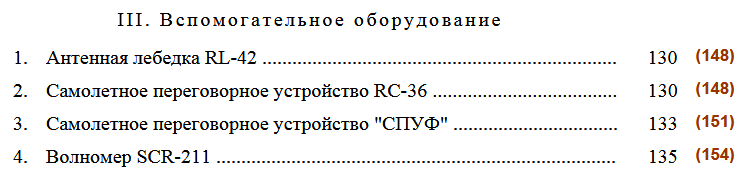

Справочник по радиоаппаратуре для инженеров и техников связи ГВФ. Книга 1. Самолетное радиооборудование. — М.:Редакционно-издательский отдел Аэрофлота, 1948

Kamandnyj punkt 150 гиап, 13 гиад, 3 гиак, 5 ВА v Genže .

Spojařka Анна Макаровна Скоробогатова v Podivíně zabezpečovala letecké spojení u 6 гиад, 3 гиак, 5 ВА. .

В состав радиовзвода входило три радиостанции:

• radiostanice РСБ-Ф Rадиостанция Cамолета-бомбардировщика, «Двина», 2,5-12 MHz na automobilu ЗИС-6.

• radiostanice РАФ-КВ-3 Радиостанция Автомобильная (Аэродромная) Фронтовая, «Волга-КВ-3»), vysílač pracoval na frekvencích: střední vlny 250-750 kHz a krátké vlny 2,5 - 12 MHz, přijímač: УС - 0,175-12 MHz, КС-2 - 2,5-12 MHz na automobilu ЗИС-5В.

• a stará a nepoužívaná radiostanice 11-АК.

"Подвижный командный пункт" нашей дивизии. И на этом ПКП, находилась наша радиостанция вместе с командиром дивизии, или его заместитель, в частности, Еремин был, Гейбо, Сиднев. Или кто-то из "классных" летчиков. Наш ПКП находился на наземных войсках далеко от штаба нашей 6-й дивизии. Рядом со штабом наземных войск, тех которые идут в бой, которые мы прикрываем.

Spojařka Anna Makarovna Skorobogatova poslouchala provoz mezi "mobilním velitelským stanovištěm ПКП" a letouny, kdy velitel divize či jiný zkušený letec řídil letecký provoz nad pozemními vojsky, které měla stíhací letecká divize přikrýt.

Srpen 1945 a foto spojařů z Podivína

Navigace

Kompasy.

Rádiový zaměřovač (radiogoniometrická stanice) (střední vlny a radiotelegrafie). Spolupráce s palubní radiostanic. Radiotelegrafista zavolal gonio. Gonio určilo směr, kterým se letadlo nalézá a vyslalo radiotelegrafistovi zaměření.

?

Nesměrový rádiový maják na středních vlnách 300-3 000 kHz (1 km-100 m) a krátkých vlnách 3-30 MHz (100 m-10 m).

РАФ-ДВ, později ПАР-3, ПАР-3Б a ПАР-3БМ na frekvenci 250-750 kHz a 2,5-12 MHz.

Palubní radiopolokompasy a radiokompasy

Radiopolokompas Bendix MN-26C  o frekvenci 150-1 500 kHz.
